Štítky a vlastnosti vodoměrů s typovým schválením podle EVROPSKÉ SMĚRNICE MID 2004/22/EC
Na trhu EU, tedy i na trhu ČR, se mohou uživatelé setkat od roku 2007 s vodoměry, které byly typově schváleny podle evropské směrnice MID 2004/22/EC. Tyto vodoměry lze na první pohled rozpoznat podle odlišného štítku. Účelem tohoto příspěvku je krátké seznámení s údaji, které jsou na štítku vodoměrů uváděny.
 |
 |

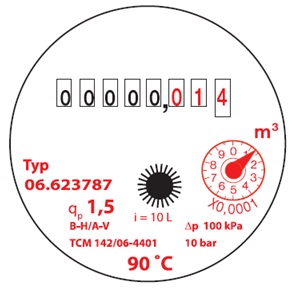

| Štítek vodoměru se starším typovým schválením |

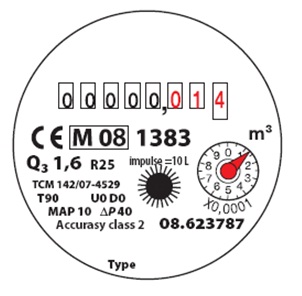

Štítek vodoměru s typovým schválením podle MID |

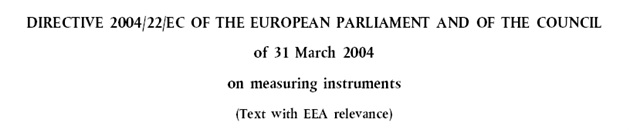

Evropská směrnice MID 2004/22/EC je platná od 1. listopadu 2006. Typová schválení platná před 1. listopadem 2006 zůstávají v platnosti do roku 2016. Od 1. listopadu 2006 nelze získat typové schválení „starého typu". Požadavky na vodoměry jsou definovány normou ČSN EN 14154-1. Proti normě ČSN ISO 4064-3 definuje nová norma ČSN EN 14154-1 více než deset nových funkčních zkoušek:
|
Evropská norma EN 14154-3
|
ČSN ISO 4064-3 |
|
Zkouška statickým tlakem |
Zkouška tlaku |
|
Stanovení základní chyby (indikace) |
Zkouška křivek chyb jako funkce průtoku |
|
Zkouška absence proudění |
nezkoušeno |
|
Teplota zkušební vody |
nezkoušeno |
|
Zkouška přehřátí vodou |
nezkoušeno |
|
Zkouška tlakem vody při průtoku Q2 |
nezkoušeno |
|
Ověření třídy citlivosti na profil proudění |
nezkoušeno |
|
Zkoušky pomocných zařízení vodoměru |
nezkoušeno |
|
Zkouška tlakové ztráty |
Zkouška tlakové ztráty |
|
Zkouška zpětného toku |
nezkoušeno |
|
Zkouška životnosti |
Zrychlená zkouška opotřebení |
Zkouška a stanovení základní chyby (indikace):
- Zkouší se nově při sedmi stanovených průtocích
- Chyba indikace se stanovuje pro každý průtok dvakrát
- Nově se ověřuje vliv polohy měřidla na chybu indikace
Teplota zkušební vody a zkouška přehřátí vodou:
- Velice důležité a náročné zkoušky
- Pro teplotní třídy T90 a T30/90 je na zkušební stanici udržována teplota 100°C po dobu jedné hodiny!
- Pro teplotu 10°C je nutné vodu dochlazovat speciálním agregátem
- Po zotavení měřidla se opět stanovuje chyba indikace
Ověření třídy citlivosti na profil proudění
- Generátor zkrutu
- Rušič rychlostního profilu
Zkouška životnosti
- Velice náročná zkouška jak pro vodoměry, tak pro zkušební zařízení
- Ověření, že je vodoměr odolný spojitému trvalému a přetěžovacímu průtoku
- Pozor! Pro teplotní třídy vyšší než T50 zkoušky
- Teplota vody 0,9 MAT
- Průtok Q4 - přetěžovací
- Doba trvání zkoušky - 100 hodin
Zkouška vlivu statického magnetického pole
- Provádí se kruhovým magnetem z anizotropního feritu s danými rozměry a velikostí magnetického pole
- Zkouší se různé polohy magnetu
- Hledá se poloha, která vyvolá chybu indikace překračující MPE (největší dovolenou chybu)
Definice a pojmenování průtoků
- Q1 ... minimální průtok = Q3 / R
- Q2 ... přechodový průtok = 1,6 x Q1
- Q3 ... trvalý průtok
- Q4 ... přetěžovací průtok = 1,25 x Q3
... dříve platilo, že Q4 = 2 x Q3 ...
Štítky vodoměrů
Trvalý průtok Q3 a měřící rozsah R = Q3 / Q1
| 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | 63 | 80 |
| 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 |

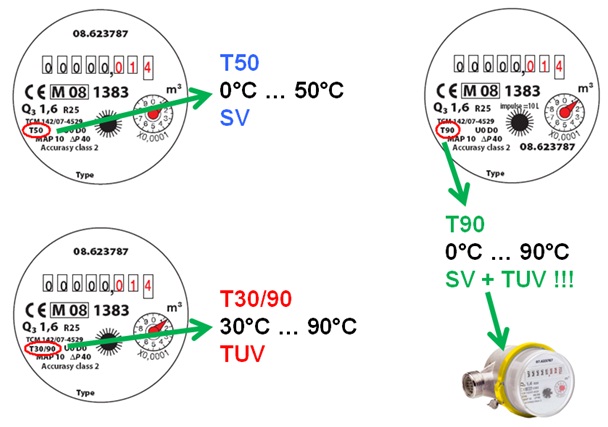

Teplotní třídy
|
Teplotní třída |
od °C |
do °C |
| T30 | 0,1 | 30 |
| T50 | 0,1 | 50 |
| T70 | 0,1 | 70 |
| T90 | 0,1 | 90 |
| T130 | 0,1 | 130 |
|
T180 |
0,1 | 180 |
|
T30/70 |
30 | 70 |
|
T30/90 |
30 | 90 |
|
T30/130 |
30 | 130 |
|
T30/180 |
30 | 180 |
Nově lze uvádět na trh i univerzální vodoměry na SV i TUV, např. v teplotní třídě T90!
Třídy citlivosti na nepravidelnosti v rychlostních polích před vodoměrem (U)
|
Třída |
Požadované přímé délky (x DN) |
Potřeba usměrňovače proudění |
|
U0 |
0 | Ne |
|
U3 |
3 | Ne |
|
U5 |
5 | Ne |
|
U10 |
10 | Ne |
|
U15 |
15 | Ne |
|
U0S |
0 | Ne |
|
U3S |
3 |
Ano |
|
U5S |
5 |
Ano |
|
U10S |
10 |
Ano |
Třídy citlivosti na nepravidelnosti v rychlostních polích za vodoměrem (D)
Třídy tlaku vody
|
Třída |
MAP (bar) |
|
MAP 6 (pouze pro DN≥500) |
6 |
|
MAP 10 |
10 |
|
MAP 16 |
16 |
|
MAP 25 |
25 |
|
MAP 40 |
40 |
Třídy tlakové ztráty při průtoku Q3
|
Třída |
Nejvyšší tlaková ztráta (bar) |
|
ΔP 63 |
0,63 |
|
ΔP 40 |
0,40 |
|
ΔP 25 |
0,25 |
|
ΔP 16 |
0,16 |
|
ΔP 10 |
0,10 |
Další údaje:
 |
Značka evropské shody CE |
|
Rok uvedení na trh (= první ověření) |
|
|
Číslo notifikované osoby provádějící certifikaci (např. ČMI) |
Impulzní číslo (u impulzního vodoměru)
Číslo typového schválení: 142 ... průtokoměry 07 ... rok 4529 ... pořadí v řadě 142
Výrobní číslo
 |
Typ měřidla |
 |
Zatřídění přesnosti měřidla v soustavě MID |
Autor: Ing. Petr Holyszewski
